Конектори за кабели за слънчеви панели

CNKA  съединители за кабели за слънчеви панели Въведение

Китайски доставчици CNKA предлага кабелни конектори за соларни панели, произведени в Китай, които са напълно съвместими с 1500V фотоволтаични системи. Тези съединители са разделени на две части: края на линията и края на платката. Обикновено, когато говорим за кабелни конектори за слънчев панел, имаме предвид крайните конектори на линията. Те се състоят от метални части и изолационни части. Терминът MC означава Multi-Contact, докато числото 4 показва размера на диаметъра на металната сърцевина.

CNKA кабелни конектори за соларен панел Параметър (спецификация)

CNKA кабелни конектори за соларен панел Изискване за производителност

1  Фотоволтаичните съединители трябва да осигуряват отлична проводимост, като контактното съпротивление не надвишава 0,35 милиома.

2  Те трябва да осигуряват достатъчна безопасност за защита на компонентите на слънчевите клетки. Като се имат предвид често суровите среди и климат, където работи оборудването за слънчева енергия, съединителите трябва да са водоустойчиви, устойчиви на висока температура, антикорозионни и да предлагат висока изолация. Те трябва да постигнат ниво на защита IP68.

3  Структурата на слънчевите конектори трябва да е здрава и надеждна, с мъжки и женски конектори, които, когато са поставени правилно, трябва да показват сила на свързване от най-малко 80N. За 4 mm² кабел конекторът MC4 не трябва да надвишава максимална температура от 105°C, докато носи ток от 39 A. Конекторът MC4/H4, едножилен мъжки и женски конектор, предлага предимства като отлично уплътняване, удобно поставяне и лекота на поддръжка и ремонт.

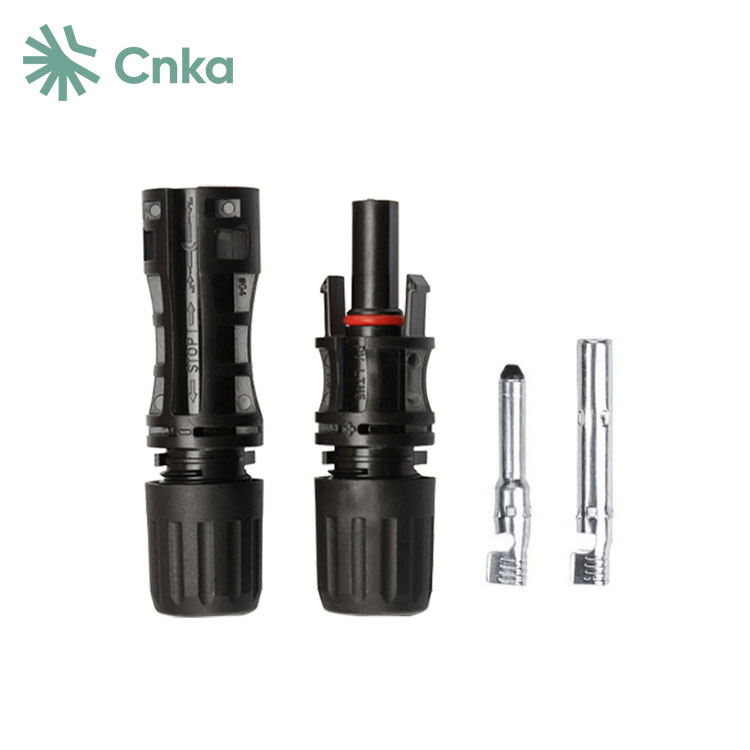

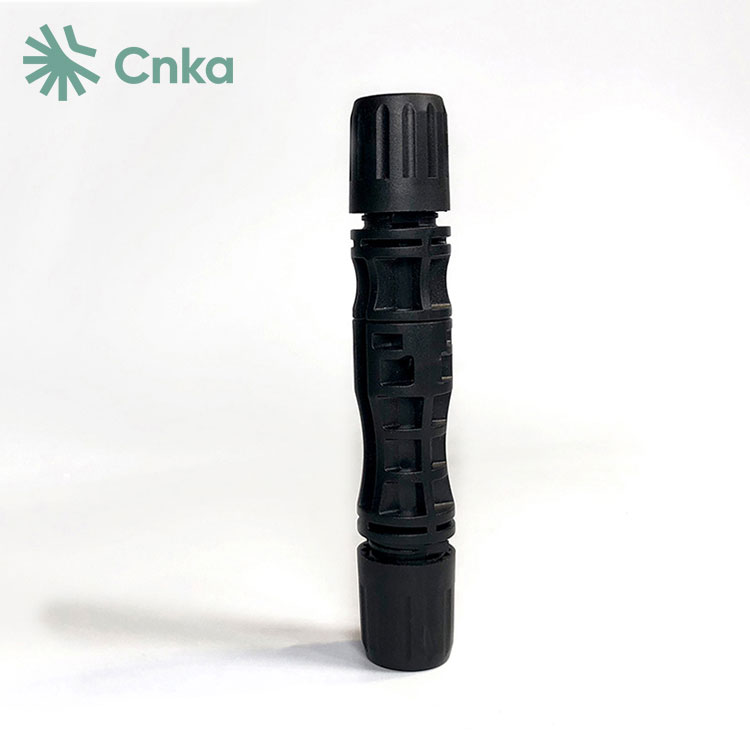

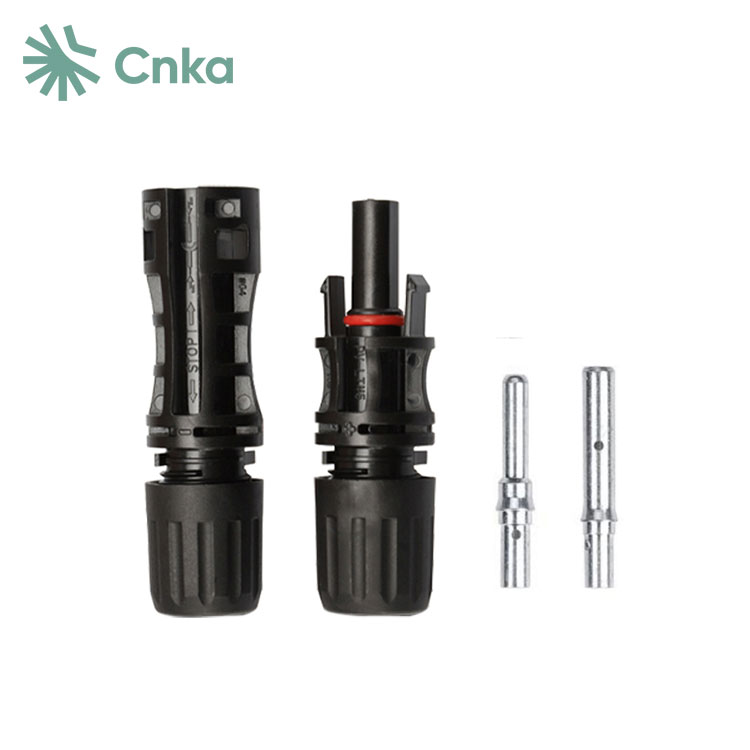

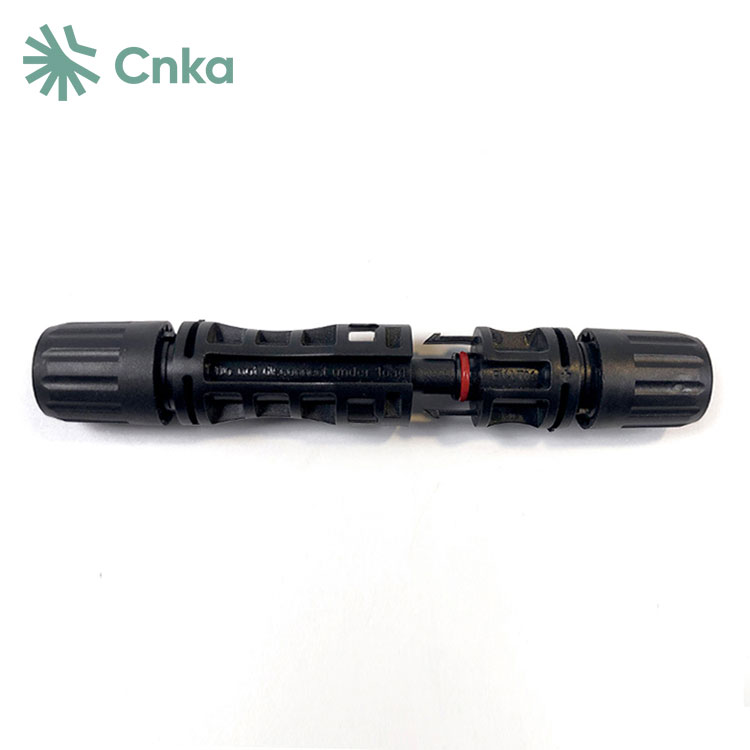

CNKA кабелни конектори за соларен панел Детайли

CNKA кабелни конектори за соларен панел Размери и окабеляване

CNKA кабелни конектори за соларен панел Предпазни мерки при инсталиране

Когато избирате щепсел, е изключително важно да се съсредоточите върху качеството на продукта, включително размера и дебелината на материала на вътрешния метален проводник, неговата еластичност и покритие, за да сте сигурни, че може да издържа на големи токове и да поддържа добър контакт. Пластмасовата обвивка на щепсела трябва да има гладка повърхност без пукнатини, а интерфейсът трябва да е добре уплътнен. По време на монтажа избягвайте излагането на конекторите на компонентите на слънчева светлина и дъжд, за да предотвратите стареене, вътрешна корозия, повишена контактна устойчивост и потенциално запалване, всички от които могат да намалят ефективността на системата или да причинят опасност от пожар.

Инсталирането и кримпването на фотоволтаичните конектори са критични. Трябва да се използват професионални инструменти за кримпване, а инженерно-монтажният персонал трябва да получи подходящо обучение за операции по кримпване, преди да започне изграждането на фотоволтаични електроцентрали.
