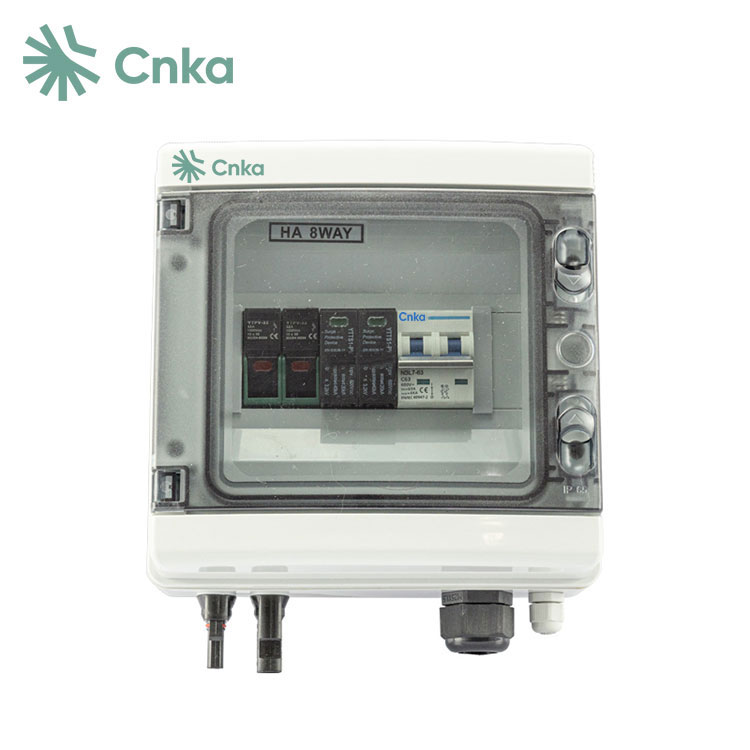

A PV комбинирана кутияе основен компонент в слънчевите фотоволтаични системи, централизиращ множество низове от слънчеви панели в един изход за опростяване на управлението на системата и повишаване на безопасността при работа. Тази статия разглежда техническата структура, ключовите параметри, насоките за инсталиране и практическите приложения на фотоволтаичните комбинирани кутии. Той има за цел да осигури ясно разбиране за инженерите, системните дизайнери и ръководителите на проекти за ефективно оптимизиране на системите за слънчева енергия, като същевременно минимизира рисковете и усилията за поддръжка.
PV комбинирана кутия действа като централизиран хъб във фотоволтаични системи, комбинирайки множество низове от соларни панели в един изход за свързване към инвертора. Чрез интегриране на предпазители, устройства за защита от пренапрежение и възможности за наблюдение, той осигурява оперативна безопасност, намалява сложността на окабеляването и позволява ефективно отстраняване на проблеми. Той играе критична роля както в комерсиални, така и в мащабни соларни проекти, като балансира производителността на системата и защитава срещу електрически повреди.
Съвременните фотоволтаични комбинирани кутии са проектирани за издръжливост, с IP-класифицирани кутии, защитаващи вътрешните компоненти от опасности за околната среда като прах, влага и UV излагане. Те са съвместими с различни конфигурации на низове и поддържат мащабируеми слънчеви инсталации.
Типичната PV комбинирана кутия включва следните ключови компоненти, всеки от които изпълнява специфична функция за поддържане на електрическата цялост и надеждността на системата:
Структурното оформление е проектирано да улеснява разсейването на топлината, да минимизира електрическите загуби и да гарантира лесна поддръжка. Правилното разстояние между компонентите предотвратява прегряване и позволява безопасна подмяна на предпазители или устройства за пренапрежение, без да се нарушава работата на системата.
Разбирането на техническите параметри на PV Combiner Box е от съществено значение за проектирането на системата и съответствието с безопасността. Следващата таблица обобщава типичните спецификации:
| Параметър | Спецификация Диапазон |
|---|---|
| Брой струни | 4–24 |
| Максимално входно напрежение | 1000V–1500V DC |
| Номинален ток | 10A–63A на низ |
| Защита от пренапрежение | 20kA–40kA |
| Оценка на корпуса | IP65–IP66 |
| Работна температура | -25°C до +60°C |
| Материал | Прахово боядисан алуминий / неръждаема стомана |
Тези параметри осигуряват надеждна работа в разнообразни климатични условия и позволяват безопасно интегриране в соларни системи от комерсиален и комунален мащаб.
PV комбинираните кутии се използват широко в различни слънчеви инсталации, всяка със специфични съображения за интегриране:
Техният модулен дизайн и гъвкава входна конфигурация ги правят адаптивни към различни системни топологии, намалявайки общото окабеляване и опростявайки наблюдението и откриването на грешки.
Правилното инсталиране на PV комбинирана кутия е от решаващо значение за безопасността и производителността на системата. Основните съображения включват:
Следването на тези най-добри практики гарантира дългосрочна надеждност, намалява времето за престой и повишава безопасността в слънчевите системи с висока мощност.
Въпрос: Колко струни обикновено може да поддържа PV Combiner Box?
A: Стандартните фотоволтаични комбинирани кутии поддържат между 4 и 24 низа, в зависимост от спецификациите на модела. По-високи числа на низове са достъпни за проекти с мащаб на полезност с по-големи масиви.
В: Какви защити са интегрирани в PV Combiner Box?
A: PV комбинираните кутии включват предпазители или прекъсвачи на ниво низ, устройства за защита от пренапрежение и заземяващи интерфейси за защита срещу свръхток, пикове на напрежението и потенциални електрически повреди.
Въпрос: Могат ли фотоволтаичните комбинирани кутии да се инсталират на открито?
A: Да. Повечето модели са затворени в корпуси с рейтинг IP65–IP66, осигуряващи защита от прах и вода, подходящи за външна среда и екстремни климатични условия.
Фотоволтаичните комбиниращи кутии са от съществено значение за ефективна и безопасна работа на слънчевата енергийна система, централизират множество низове и осигуряват критична защита и възможности за наблюдение. Правилният дизайн, монтаж и избор на параметри гарантират дългосрочна надеждност и оптимизирана енергийна мощност.
CNKAпредлага широка гама от фотоволтаични комбинирани кутии, предназначени за соларни проекти от комерсиален и комунален мащаб, съчетаващи издръжливи материали, гъвкави конфигурации и интегрирани функции за безопасност. За повече информация или за обсъждане на системните изисквания,свържете се с насза да получите персонализирани насоки и поддръжка за вашите соларни инсталации.
