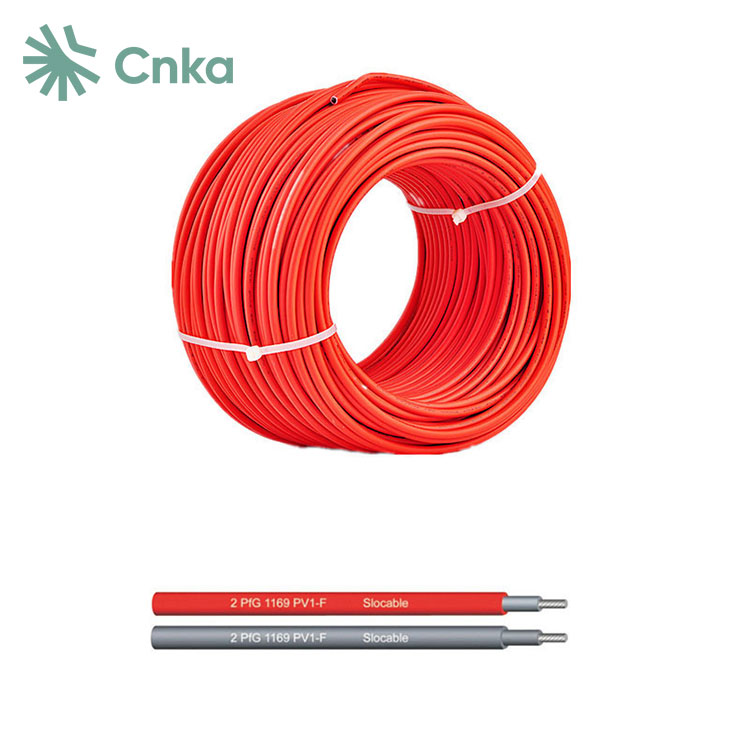

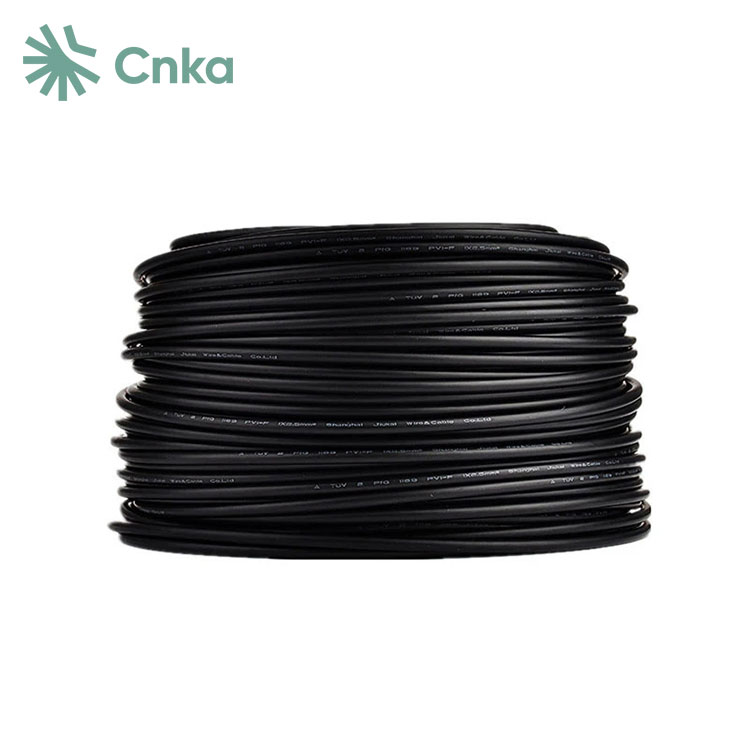

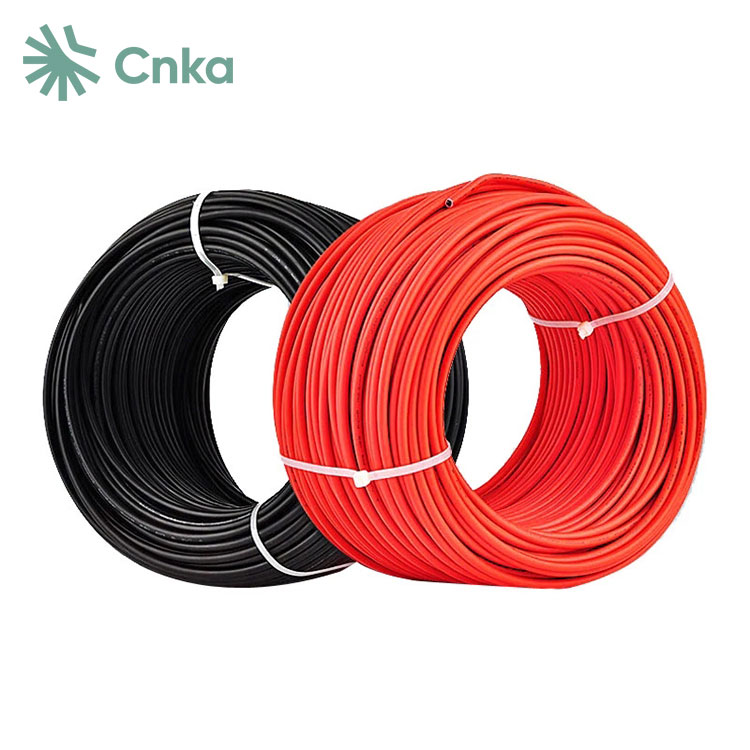

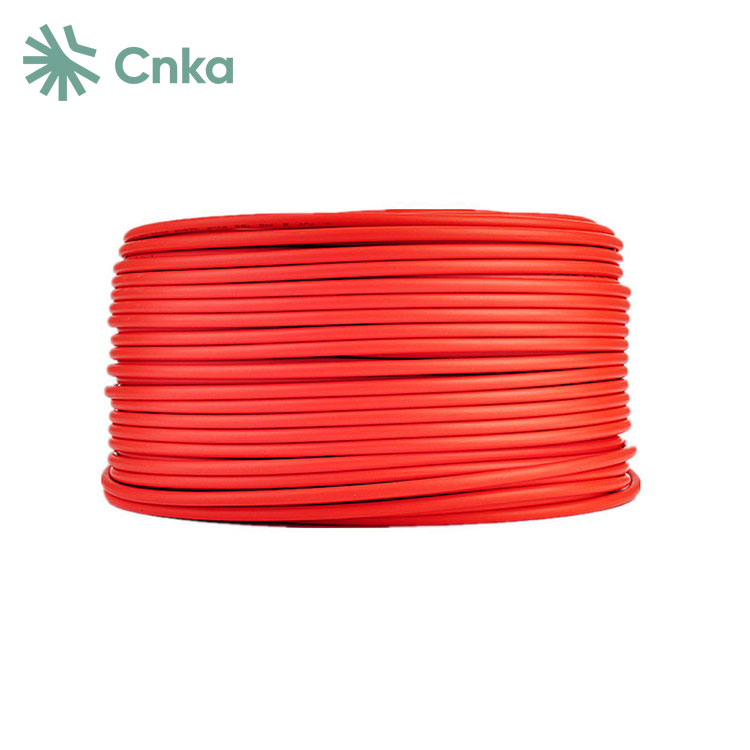

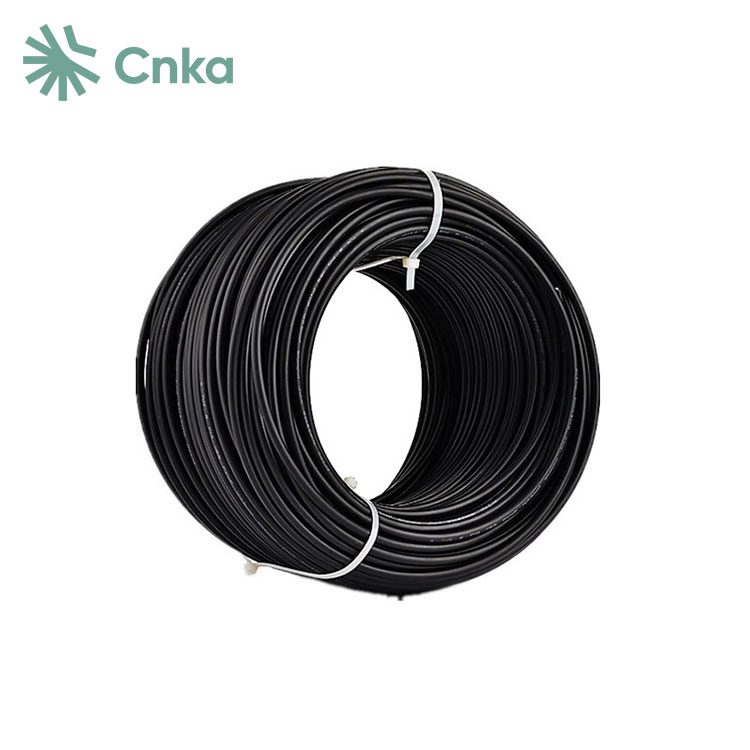

Китайската фабрика CNKA предлага лесни за поддръжка усъвършенствани 4 mm и 6 mm фотоволтаични кабели, предназначени за външна среда. Тези специализирани фотоволтаични кабели се подлагат на омрежване чрез облъчване, при което високоенергийни електронни лъчи променят молекулярната структура на изолационния материал от линейна към триизмерна мрежа. Този процес повишава температурната устойчивост на кабелите. В сравнение с неомрежените кабели, облъчените омрежени кабели могат да издържат на температури до 90°C, 105°C, 125°C, 135°C или дори 150°C и показват 15-50% увеличение на товароносимостта . Тези кабели са много издръжливи, способни да издържат на сериозни температурни колебания и химическа ерозия, което ги прави подходящи за използване на открито за повече от 25 години.
|
Тип |
кръст |
Странд |
Диригент |
Диригент |
Външен |
Оценен |
Оценен |
|
mm² |
№ xφ (mm) |
мм |
Ω/км |
мм |
VAC/DC |
A |
|
|
ПВ-1х2,5мм2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0,3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0,3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Тел |
Клас 5, консервирани |
|
Изолационен материал |
XLPE |
|
Двойно изолиран |
|
|
Безхалогенни |
|
|
Висока устойчивост срещу масла, греси, кислород |
|
|
и озон |
|
|
Устойчив на микроби |
|
|
UV устойчив |
|
|
Висока устойчивост на износване и абразия |
|
|
Flam Test Според |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Най-малък допустим радиус на огъване |
5XD |
|
Температурен диапазон |
-40℃~+90℃ |
|
Цветове |
Черно/червено |
· Забавяне на горенето: 4 mm и 6 mm фотоволтаични кабели отговарят на изискванията за забавяне на горенето в съответствие със стандартите EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2 и DIN EN 60332-1-2, гарантирайки безопасност в случай на пожар.
· Ниски емисии на дим: Кабелите отговарят на изискванията за ниски емисии на дим на стандартите IEC 61034 и EN 50268, което минимизира отделянето на дим по време на горене.
· Без халоген: Съгласно стандартите EN 50267-2-1 и IEC 60754-1, кабелите не съдържат халогенни компоненти, което намалява риска от отделяне на вреден газ.
· Ниска газова корозия: Кабелите отговарят на изискванията на стандартите EN 50267-2-2 и IEC 60754-2, осигурявайки ниска газова корозия за защита на оборудването и поддържане на безопасността.
Указания за окабеляване на фотоволтаична система
1. Разделяне на кабелите за постоянен и променлив ток:
-DC верига: Свързва фотоволтаични панели към компонентите за разпределение на DC.
-AC верига: Свързва инвертора към електрическата мрежа.
2. Управление на кабела:
-В големите и средни фотоволтаични електроцентрали се използват множество DC кабели.
-Етикетирайте всеки кабел с номер на проводник за лесна поддръжка.
-Разделете силните електропроводи от слабите електропроводи.
- Насочете сигналните линии (напр. комуникация 485) отделно, за да избегнете смущения.
3. Монтаж на окабеляване:
-Използвайте тръбопроводи и кабелни скари за защита и организиране на кабелите.
-Намалете до минимум излагането на проводниците на външни елементи.
-Поддържайте чисти, хоризонтални и вертикални кабелни пътища.
-Избягвайте кабелни съединения вътре в тръбопроводи и скари, за да опростите поддръжката.
4. Специални съображения:
-Ако заменяте медни проводници с алуминиеви проводници, използвайте надеждни медно-алуминиеви адаптерни клеми, за да осигурите правилна връзка.
